弧光保護裝置的應用

???產品概述

在我國，中、低壓母線短路故障中，重點設備和人員傷害主要由電弧光引起，然而，我國的大多數中低壓母線沒有設置快速母線保護，而只是采用了簡單的消弧裝置和變壓器后備保護。這些保護智能化較低，動作速度慢，往往會延長故障切除時間，從而進一步擴大設備損壞程度，甚至會引起"火燒連營"的惡性事故，沖擊變壓器一次運行，影響整個電網的安全運行?；」獗Ｗo系統是我公司根據國內實際情況，吸收國外電弧光保護的特點，結合行業檢測及保護配置相關規程，自主研發出具有獨特創新技術、具有廣泛實用性、高可靠性的新型電弧光保護系統。采用弧光檢測和過電流檢測雙判據原理， 具有保護動作速度快、可靠性高等特點。?

電弧光產生的原因

引起開關柜弧光短路故障的原因很多，一般分為以下五類
1）絕緣故障：主要是柜中絕緣材料爬距不足，未滿足加強絕緣要求，在臟污環境，天氣潮濕下發生絕緣故障。另外，由于絕緣材料材質缺陷，運行年限較長的開關柜，在強電磁場作用下絕緣老化，也可能造成絕緣損壞而導致故障。
2）載流回路不良：由于一些接頭截面不夠，緊固螺栓松動，手車柜觸頭接觸不良，在大電流流過時引起發熱，冒火進而引起相間，相對地擊穿等等。
3）外來物體的進入：如小動物（老鼠等）進入開關柜內部，或維修人員在工作完成后將工具遺留在開關柜內。
4）認為操作錯誤：如走錯間隔，誤操作，未對工作區域進行接地，未對工作區域進行驗電等。
5）系統方面的原因：如系統容量增大，接地方式改變，電纜應用增多，保護及自控裝置配置不當，系統諧振過電壓等。

作用及應用

A: 電弧光保護系統，可以起到以下作用：
1）減少或降低電弧光對于人體的傷害；
2）減少或降低電弧光短路故障對于設備的損害；
3）避免變壓器因近距離母線故障造成動穩定破壞，延長變壓器的使用壽命；
4）縮短電弧光故障切除時間，避免波及站內直流系統造成重大損失；
5）減少因電弧光故障造成設備停運的時間，更快地恢復供電；

B: 電弧光保護系統，主要應用于以下場合：
1）電力變電站
2）火電廠電氣段開關柜
3）風電場及光伏站開關柜
4）箱式變電站
5）廠礦企業改造及新建項目
6）水利工程
7）醫院及學校等大型市政工程項目

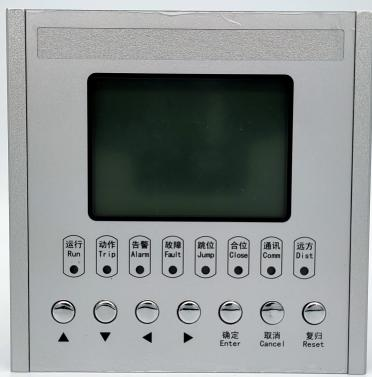

弧光保護裝置（母線型）

技術參數

序號	主要參數	功能	應用
1	工作電源	電源	AC/DC85～265V(AC工頻：50Hz）
		功耗	正常運行≤8W；裝置動≤10W
2	電流輸入	額定值In	5A/1A
		測量范圍	保護電流：0～20
		功耗	不大于0.5VA
3	電參量誤差	保護電流	不大于2%
		保護頻率	0.1Hz
4	弧光信號輸入	通道數	12-48路可選
		傳感器類型	光纖型
		檢測光類型	可見光/紫外光可選
5	動作時間誤差	純弧光保護	不大于10ms
		雙判據保護	不大于20ms
6	繼電器輸出	通道數	9路
		工作電壓	AC250V/8A
		輸入方式	無源接點
		隔離方式	光電隔離，隔離電壓2500V
7	485通訊	通訊接口	RS485（一路標配，2路選配）
		隔離類型	光電隔離，帶防雷保護
		波特率	9600bps
		通訊規約	Modbus
8	以太網通訊	通訊接口	2路以太網選配
		網絡參數	10M/100M自適應
		默認IP	192.168.12.2/192.168.13.2
		通訊規約	IEC60870-5-103

?
