BFR340-6智能操控裝置在四川東材功能膜材料科技有限公司項目的選型及應用

一、工程概述

項目名稱：四川東材功能膜材料公司某項目

BFR340-6系列開關柜智能操控裝置是一款新型多功能、模擬動態一次圖指示，斷路器分合狀態指示、儲能指示、接地開關狀態指示、

三、產品特點

        動態一次模擬圖                               液晶顯示溫濕度及自動調節

        SOE事件記錄                                   帶電自檢功能（選配）

        核相驗電接口（選配）                     人體感應功能（選配）

        RS485通訊                                      報警輸出接口

        閉鎖輸出接口                                  照明輸出接口

        語音防止誤操作提示                         遠方/就地操作

        斷路器儲能（手儲\自儲）

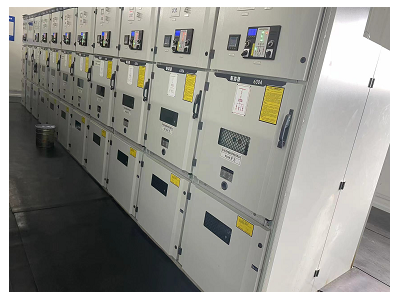

四、現場實拍

供電電源：AC/DC 85~265V

工作環境：溫度-30℃～+65℃相對濕度≤90%RH大氣壓強：≤2500pa

功耗：≤5W

抗電強度：外殼與端子間≥AC2kV

絕緣性能：外殼與端子間≥100MΩ

模擬圖（面膜）的制作：根據用戶現場實際的一次接線方案、電壓等級設計面膜。

動態模擬對象：

斷路器、手車位置、接地開關、儲能等、動態地根據實際信息變化面膜上的一次接線圖，從而實現動態模擬目的，模擬圖顯示如下：

#分閘（或回路）顯示                                #合閘（或回路）顯示

#分合閘回路完好指示                                #接地顯示

#儲能顯示                                                #工作位置顯示

#試驗位置顯示                                          #手車進出過程中動態顯示

#斷路器、接地刀防誤閃爍提示

溫濕度測量及調節：

最多可測量及顯示兩路溫濕度數據，且可實現對溫濕度的自動調節，（每個溫濕度傳感器都帶獨立的溫濕度器件，既是可以測量溫

度也可測量濕度）。

語音防誤提示：

斷路器合閘狀態誤將手車從試驗位置推至工作位置時語音提示“請分?jǐn)嗦菲鳌薄?/p>

接地開關合位狀態，誤將手車從試驗位置推至工作位置時，語音提示“請分接地開關”。

斷路器合閘狀態、接地開關合位狀態，誤將手車從試驗位置推至工作位置時示“請分?jǐn)嗦菲?，?qǐng)分接地開關”。

操作功能：

合閘操作、 分閘操作、儲能操作、 遠方/就地轉換、柜內照明操作

通訊功能：

RS485通訊，符合MODBUS－RTU。

帶電顯示功能：

LED啟輝電壓（KV）：≥母線電壓x 0.15                 閉鎖啟控電壓（KV）：≥母線電壓x 0.65

人體感應功能：

感應到有人靠近柜體時，若主回路已送電，則會語音提示：(本、柜主回路已帶電)。

核相驗電功能：

UA、UB、UC分別為高壓A相、B相、C相、核驗驗電相用，自檢按鈕為高壓帶電自檢按鈕，當裝置接通電源后，在高壓傳感器帶電或

不帶電的情況下，都可以按下此按鈕，用來檢測高壓帶電指示回路及高壓閉鎖回路是否完好，用以確保高壓帶電情況下操作的安全。

SOE事件記錄：

裝置具有32次SOE事件記錄，記錄超溫，超濕，誤操作等事件，以及事件發生的時間，可通過顯示屏查看，也可通過后臺查詢。

記錄按照堆棧格式，當記錄滿時，最新事件將覆蓋最老的一次事件。

斷路器分合記錄功能：

可記錄斷路器的分合記錄（數據有效期10年）

六、產品介紹

1．溫濕度采集及控制

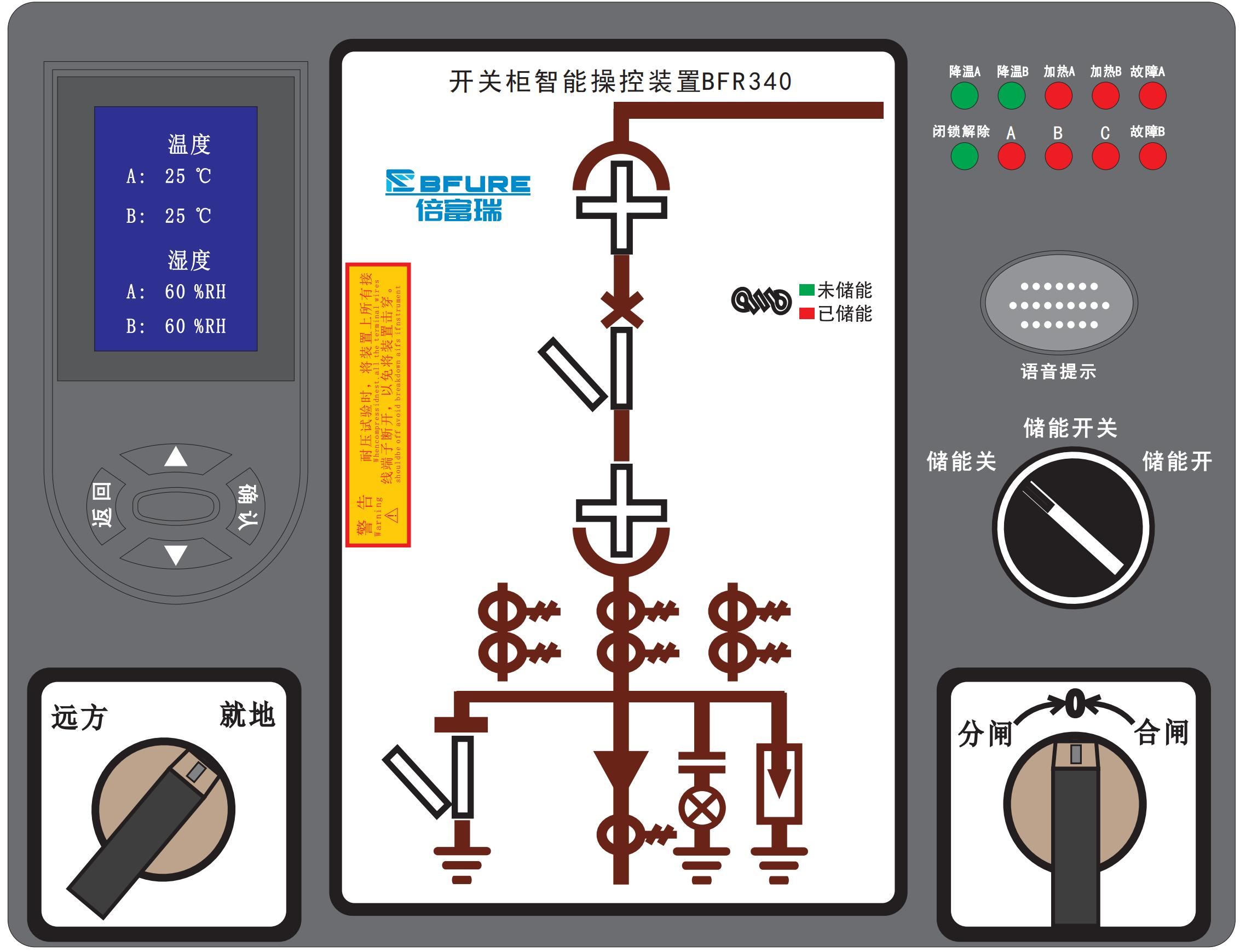

2．裝置面板說明

3．模擬指示圖顯示

4．語音防誤功能

5．人體感應功能

6．操作菜單

7 . 開孔尺寸及接線端子圖

--裝置的開孔尺寸為：220mm×165mm

--安裝方式：面板式安裝。

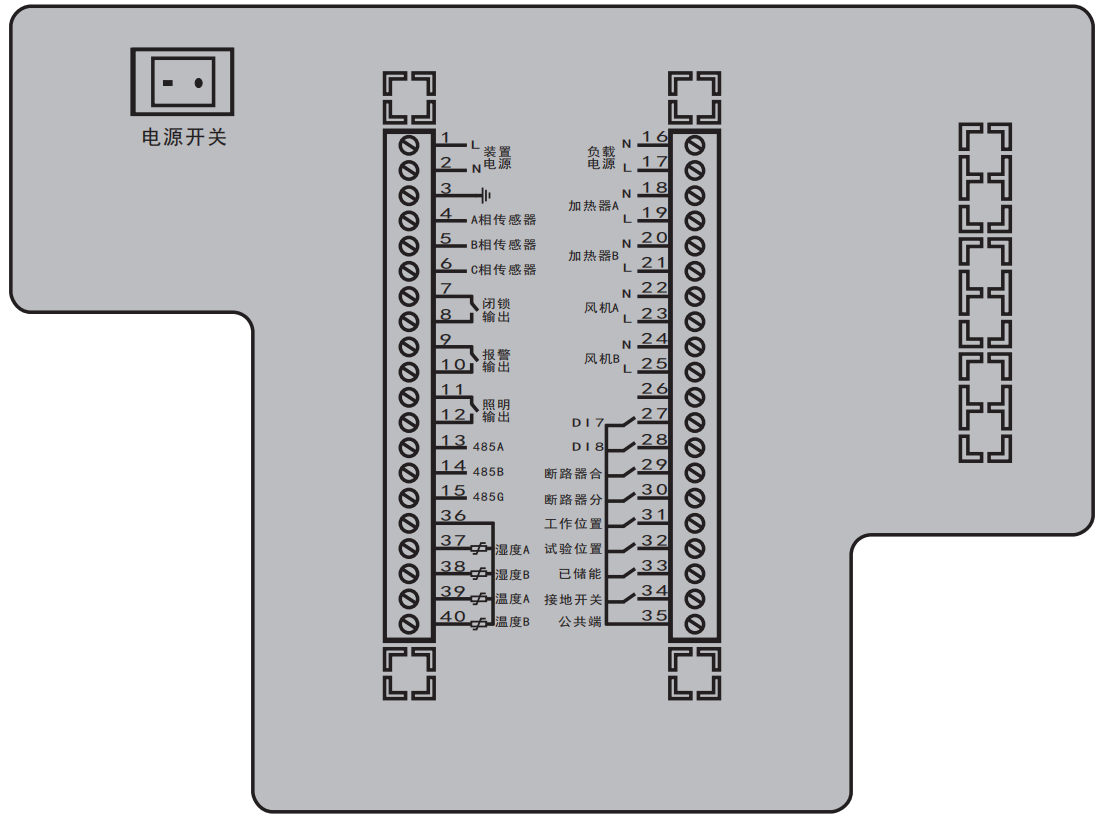

--背面接線端子圖如圖所示：

七、通訊功能

本裝置具有RS485(MODBUS－RTU規約)通訊功能，可將所有模擬量和開關量及溫濕度數據上傳至上位機。RS485通訊接線請勿將A、B線接

反。否則將無法通訊成功。PC端連接一RS485/RS232轉接裝置。RS232端連接PC的串口，RS485端A、B分別與裝置的A、B線連接。
